PACSとは？医用画像管理システムの仕組みや電子カルテとの違い、導入メリット・選び方を解説

PACS（Picture Archiving and Communication System）とは、CTやMRI、レントゲンなどの医用画像をデジタルで保存・管理・閲覧するための医用画像管理システムです。

医用画像をデジタルデータとして管理することで、画像閲覧や過去画像の比較が容易になり、診断業務の効率化につながります。

本記事では、PACSとは何かといった基本的な役割や仕組み、他システムとの違い、導入によるメリットや選び方、課題などについて解説します。

また、本記事の後半では、当社のクラウド型PACS「LOOKREC」を導入されたクリニックさまの事例もご紹介します。新規開業時やリプレイス時にクラウド型PACSを検討されている方は、あわせて参考になさってください。

導入費・更新費０円！
現役放射線科医が開発し、 使いやすさに定評がある
クラウド型PACS「LOOKREC」の詳細はこちら
▼

PACS（Picture Archiving and Communication System）とは、医用画像を保存・管理・閲覧するためのシステムです。

CTやMRI、レントゲンなどの検査装置で撮影された医用画像は、サーバーに保存され、院内のモニターで即座に閲覧できるようになります。従来はフィルムなどでアナログ管理されていた医用画像も、PACSの導入によりデジタル化され、効率的に管理できるようになりました。

PACSは、検査装置で撮影された医用画像をデジタルデータとして保存・管理し、医療スタッフが閲覧できるようにするシステムです。主に「画像の保存」「画像の閲覧」「過去画像との比較」などの機能を担い、医療機関における画像診断業務を支える役割を果たしています。

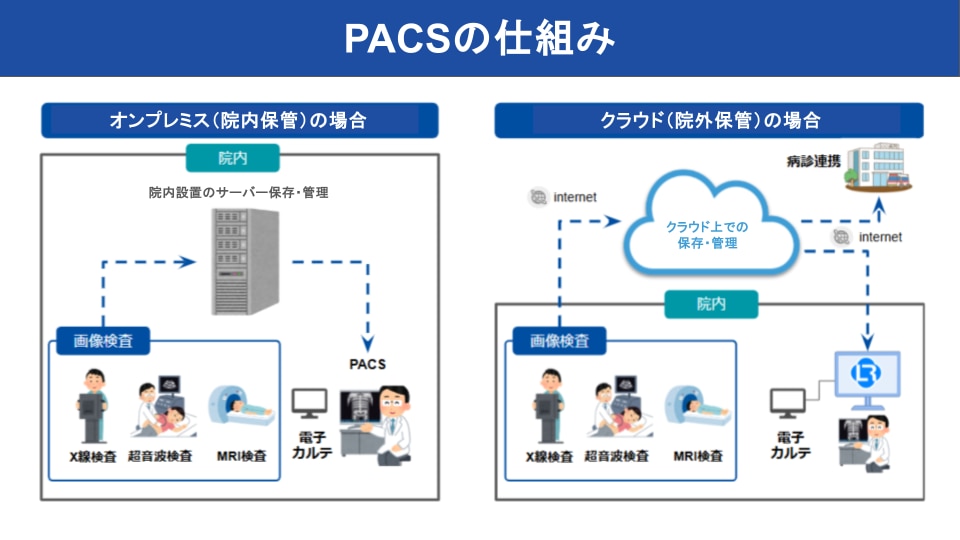

一般的なPACSは、次のような流れで動作します。

1. 検査装置で撮影する
2. 医用画像の保存・管理
3. 医用画像の閲覧

まずCTやMRI、レントゲンや超音波など検査装置（モダリティ）で医用画像を撮影します。これらのモダリティで撮影した画像は「DICOM」というデータ形式にて生成されます。DICOM規格に関しては詳しく後述します。

検査装置で生成された医用画像をPACSのサーバーに送信し、保存・管理されます。

オンプレミス型PACSとクラウド型では、この保存・管理の場所に違いがあります。オンプレミス型の場合、院内設置のサーバーに、クラウド型の場合はクラウド上にデータが保存・管理されます。

PACSサーバーに保存された医用画像は、ビューア端末から閲覧できます。PACSを利用することで過去画像との比較や計測などが容易にでき、診療の効率化に役立ちます。

DICOM（Digital Imaging and Communications in Medicineの略）とは、医用画像の保存形式や通信方法を定めた国際標準規格です。PACSは、このDICOM規格に基づく画像を保存・管理・閲覧する仕組みとして利用されます。

CR（X線デジタル撮影装置）、CT、MRI、内視鏡など、各種検査機器（モダリティ）から発生する画像データは、ほぼDICOM規格で統一されています。

各モダリティで発生するDICOM画像のヘッダー部分には、患者氏名や年齢、IDなどの患者情報をはじめとし、撮影施設や撮影者、撮影日時など規格で決められたタグが付けられた状態になっており、DICOM規格に準拠していれば、どの国のどのモダリティで撮影した画像でも、すべて同じルールでのタグが付加されています。そのため、DICOM画像を読み取れるシステムであれば、異なる装置やシステム間でも画像を閲覧できるようになります。

こうしたDICOMサーバやDICOMビューアなどを組み合わせて、医用画像の保存・管理・閲覧を行う仕組みがPACSです。

データの共有や持ち運びが簡単になった反面、 先述したようにDICOMヘッダーには患者情報などが多く組み込まれているため、フィルムに比べ情報の流出につながりやすいというデメリットがあります。

こうした課題への対策の一つが、厚生労働省が公表した「医療情報システムの安全管理に関するガイドライン第6版」です。ガイドラインでは、以下のように医療情報のデータ保存には守るべき「三原則」があると記されております。

なお、自分に合ったDICOMビューアの選び方について、現役読影医が解説した以下の記事やダウンロード資料もぜひ参考にしてください。

PACSと関連が深いシステムには、次のようなものがあります。

• RIS（Radiology Information Systemsの略）
• HIS（Hospital Information Systemsの略）
• 電子カルテ

これらとの違いについても解説します。

「RIS」とはRadiology Information Systemsの略で、 放射線科情報システムのことです。
主に放射線機器による検査と、治療の予約から検査結果までの管理を行います。RISは検査に関する情報管理であるのに対し、PACSは医用画像自体を管理するシステムな点に違いがあります。

「HIS」とは、Hospital Information Systemsの略で、病院情報システムのことです。
病院内の各種情報システムの総称で、自動受付、電子カルテ、入退院管理、医事会計、薬局管理、診療予約などの各システムが含まれることが多く、患者情報や予約情報、検査情報などの内容を取得できます。
PACSが主に放射線画像データを専門に扱うシステムであるのに対し、HISは医療機関全体の情報を一元管理するシステムといえます。

電子カルテとは、患者の医療情報全般を電子的に管理するためのシステムのことです。主に患者の診療歴を記録し、医師や看護師が患者の状態を追跡・管理するのに使用されます。

電子カルテの患者IDとPACSの画像データを連携させることで、取り違えなどのヒューマンエラーが防止でき、電子カルテから関連画像を呼び出せるなど、診断や業務の効率化につながります。

電子カルテとPACSの連携については、以下のセミナーレポートでも詳しく解説しているので、ぜひ参考になさってください。

PACSを導入することで、医用画像の保存・管理・閲覧がデジタルで行えるようになります。これによりフィルム運用の負担軽減や画像管理の効率化、過去画像との比較による診断支援など、日常診療や検査業務のさまざまな場面で運用改善につながります。

PACSを導入する主なメリットは、以下の通りです。

1. フィルムレス化により保管・運用負担を軽減できる
2. 医用画像を効率的に検索・管理できる
3. 診断業務の効率化につながる
4. RISや電子カルテなどの他システムと連携しやすい

PACSを導入することでフィルムレスな画像検査の運用が可能になります。

従来はフィルムに焼き付けて保管していた医用画像も、PACSを利用することでデジタルデータとして保存・管理できるようになります。

フィルム保管には専用の保管スペースが必要でしたが、PACSを導入することでこうした保管場所の確保やフィルム管理の負担を軽減することができます。

PACSを導入することで、医用画像をデジタルデータとして一元管理できるようになります。患者ごとに画像を整理して管理できるため、必要な画像を探しやすくなり、検査画像の管理効率が向上します。

また、撮影された画像はPACSサーバーに保存され、ビューア端末からすぐに閲覧できるため、撮影から画像確認までの流れもスムーズになります。

PACSを利用することで、過去に撮影した医用画像との比較が容易になります。電子カルテと連携することで、患者情報と紐づいた画像をすぐに呼び出すことができ、過去画像との比較や確認がスムーズに行えるようになります。

また、計測機能などを活用することで、診断時の画像確認作業も効率化され、医師の診断業務の負担軽減にもつながります。

PACSは、RIS（放射線科情報システム）や電子カルテなど、医療機関内のさまざまなシステムと連携して利用されることが多いシステムです。

電子カルテの患者IDとPACSの画像データを連携させることで、患者情報と検査画像を紐づけて管理することができ、取り違えなどのヒューマンエラーの防止にもつながります。また、電子カルテから関連する医用画像を呼び出すことができるため、診療時の情報確認もスムーズになります。

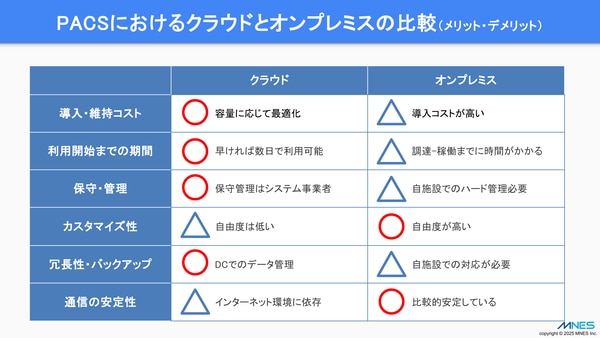

PACSには、2種類のタイプが存在します。

• オンプレミス型PACS
• クラウド型PACS

医療機関のタイプ等により、どちらのPACSを選択するほうがいいかは異なります。
以下のポイントを参考にし、自院にあったものを選びましょう。

オンプレミス型とは、病院内にサーバや通信回線、専用のPACSシステムを構築し、自院の中で運用が完結するような形態です。

オンプレミス型が推奨されるのは、大容量かつカスタマイズ性などの高性能なPACSが求められるケースです。具体的には規模の大きな病院が該当します。

院内サーバにデータ保存がされるオンプレミス型のメリットとしては、以下のポイントがあげられます。

• 画像の閲覧が院内限定、かつLAN経由のため、高速で安定に表示が可能
• 自由度が高く、院内の仕様や要望に合わせやすい

クラウド型であれば、オンプレミス型のように専用機器が不要で、インターネットに接続できる環境であれば利用可能です。

専用機器が不要な分、リプレイス作業や、導入費・更新費が不要、もしくは低コストな場合も多く、クリニックや新規開業で初期費用を抑えたい医院におすすめです。

また、遠隔読影を多用する健診センターもCD-ROMに焼いたりデータを郵送せずとも、施設外へのデータ共有が容易になり、業務効率化につながります。

DICOM画像をクラウド上に保管する主なメリットとして、以下のポイントがあげられます。

• 専用の画像サーバが不要なので、気軽に導入しやすくコストメリットが大きい

• 更新費・維持費などのランニングコストがかかりづらく、更新作業などの手間もかからない

• 万が一の院内サーバのクラッシュ時（ソフト的故障や災害によるハード的故障など）にクラウド型ならデータ復旧が可能

• 郵送等のアナログ運用を脱却でき、患者情報の紛失リスクが軽減する

クラウド型PACSを導入する場合は、強固なセキュリティ対策がとられているPACSであるかが非常に重要な選定ポイントになります。トライアルなどで動作に問題がないか、セキュリティ対策は十分かなど担当者へ問い合わせをするなどしっかりと情報収集をしてから導入しましょう。

なお、こちらの記事でもオンプレミス型とクラウド型の違いについて詳しく解説しています。ぜひ参考にしてください。

PACSの課題や注意点として一番挙げられることはセキュリティの確保です。
セキュリティに関してはオンプレミス型PACS、クラウド型PACSによって観点がそれぞれ異なります。

オンプレミス型PACSの場合、院内サーバにデータが保存されているため、物理的に院内完結しやすくセキュリティ面は安心と思われがちです。

しかし、オンプレミス型PACSの場合は、院内完結できる分、独自でのセキュリティ構築が必須となります。適切なセキュリティを保つためには、随時、手動での更新作業や管理、業者への依頼が必要になることを覚えておきましょう。

また、院外にデータ共有をする際は、DICOMデータをCD-ROMに焼き郵送する、もしくは医療機関同士を専用回線で接続するなどのアナログな方法が一般的です。しかし、この方法では、ネットワークを介した情報漏洩はないものの、紛失リスクや焼き間違いのリスクなどの人的ミスが発生しうる可能性があります。

ネットワークを介して画像が共有されるクラウド型PACSでは、アナログ作業による人的ミスの削減や郵送などに要する時間が短縮されるメリットがあります。また、システム更新が自動で更新され、常に最新版の状態を維持しやすいのもクラウドPACSの特徴です。暗号化・多重バックアップなどセキュリティに関する対策は、各企業によってさまざまです。

しかし、インターネット経由で院外からも閲覧が可能な分、十分なセキュリティが確保できていないと不正アクセスやデータ漏洩のリスクが生じます。

クラウド型PACSを導入する際は、医療法規に準拠しているか、どのようなセキュリティ対策がとられているかを導入前に必ず確認しておきましょう。

DICOMデータは、医用画像・DICOMデータは個人情報が含まれており、その扱いには厳重な管理が必要になります。患者のプライバシーとデータセキュリティを確保することは、医療機関にとって不可欠です。

「オンプレミス型だから・クラウド型だから安心」ということは一概にはありません。セキュリティ面も含め、自院にはどちらのタイプがあっているのかを熟考したうえで導入しましょう。

セキュリティに考慮したPACSの環境構築については、以下のセミナーレポートでも詳しく解説されているので、ぜひ参考にしてください。

クラウド型PACS「LOOKREC」は
堅牢なセキュリティのGoogleクラウドを利用！
その他のセキュリティ対策もバッチリ！
▼

新規開業時、あるいはオンプレミス型のPACSからのリプレイスなど、弊社のクラウド型PACS「LOOKREC」に切り替えられた事例をいくつかご紹介いたします。クラウド型PACSを導入するか迷われている方はぜひ参考にしてください。

新しくクリニックを開業するにあたり、クラウド型電子カルテと相性のいいクラウド型PACSを探されていた事例です。

開業のタイミングで医療機器を選定を考えられている医師の方は、選定時の注意点をまとめたこちらの記事もあわせて参考にしてください。

オンプレミス型PACSの保守や更新の費用などが高いことと、CD-ROMでの画像管理だと過去画像を見たい時にすぐに見れず非効率だったことを課題と感じられており、クラウド型PACSにリプレイスされた事例になります。

開業にあたり、クラウド型電子カルテと連携して使えるクラウド型のPACSを導入された事例です。
他の地域医療機関とも画像共有を見据え、病診連携のシステムとしてもご活用いただいております。

在宅医療を行うなかで、訪問先でも画像を確認し、診療の効率化と生産性を向上されている事例です。LOOKRECなら外出先や自宅でも画像を確認することが可能です。

クリニック、並びに医療モールを新しく立ち上げるにあたり、MWM連携を利用し、モール内の他クリニックと必要な画像や患者データだけを共有・連携できる医療システム（PACS）を探され、導入に至った事例です。

なお、医療機関向け動画配信YouTube「Webery!チャンネル」でも、LOOKRECを選定いただいた理由や、使い勝手を取り上げていただきました。こちらもぜひご覧ください。

最後にPACSにまつわる歴史と、PACSを利用することでもたらされる医療業界の現在地と進化についても解説します。

1980年代当時、モダリティから発出される情報は、フィルムへの焼き付けが一般的でした。 特に多くのデータ（かつてはフィルム）をつくりだす医療機器としてCTとMRIがあります。

「PACS」と聞いても放射線科以外の医師にとってはあまり馴染みない言葉かもしれませんが、CTやMRI検査後に作成されるレポートは、どの診療科の医師でも見たことがあるはずです。
CTは、1970年代に日本に導入され、1970年代後半には全身用X線CTや超高速電子スキャンCTなど、大きく発展しました。MRIは、1980年代に日本に導入され、大学病院などを中心に全国へ徐々に広がりました。これらのモダリティは、患者にとっての負担が少ないだけではなく、精細な画像をつくりだすため診断に欠かせないものとなりました。

しかし、そこで問題になったのが年々増え続ける「フィルムの保管場所」の問題です。
日本においては患者のデータは医療法によって2年間の保管義務が定められており、大病院であるほど検査結果となるフィルムの保管スペースに頭を抱えていました。加えて、可能であれば2年といわず、データをずっと持っていたい医師も少なくありませんでした。
こうした背景があり、フィルムからデジタルデータへという動きになり、開発が進められたのがPACSです。当時のPACSはまだ小型・中型規模であり、機能や性能等は開発する企業に委ねられていました。
1990年代になるとPACSも大型化し、徐々に他の病院システム（HISやRIS等）との連携が求められるようになります。
1996年には厚生労働省が「医用画像の電子保存」に関する通知を出し、検査画像の電子化が認められるようになり、2008年にPACSによる診療報酬が引き上げられたことで全国的に広まりました。

日本の医療は現在、地域医療格差という医療問題が生じています。

また、画像診断は医療を遂行する上で急性・慢性疾患を問わず大きな役割を担う反面、画像診断の専門医である読影医は、人口100万人あたり 0.3人未満といわれるくらい不足しています。

さらに、日本の画像診断は世界に類を見ない多くの CT、 MRI 機器の存在と地域分散があり、「量と質の不均衡」が生じているのが現状です。

これらの問題の解決策として浮上してきたのが「遠隔画像診断」です。

2018年には、日本放射線科専門医会や日本医学放射線学会などが中心となり、「遠隔画像診断に関するガイドライン 2018」が公表されました。

これにより、DICOM画像を院外（他の医療機関）へ送ることや、院外の放射線科医に読影を依頼することが可能となり、現在は事実上、以下のことが認められています。

• PACSの画像情報を、遠隔画像診断用サーバを用いて、遠隔画像診断データセンターを介するあるいは直接に読影医の端末に送信すること
• 画像診断用端末を用いて読影すること
• 読影医は報告書を作成し、依頼元へと返送すること

遠隔画像診断の普及をさらに一歩進めたのが、PACSそのものを院外（クラウド）に置くという考え方です。

PACS（Picture Archiving and Communication System）とは、CTやMRI、レントゲンなどの医用画像をデジタルで保存・管理・閲覧するための医用画像管理システムです。

検査装置で撮影された画像をデータとして保存し、院内の端末から閲覧できるようにすることで、医用画像の管理や診断業務の効率化に役立ちます。

PACSは、CTやMRI、レントゲンなどの検査で撮影された医用画像をデジタルで保存・管理し、医師や医療スタッフが閲覧できるようにするためのシステムです。

医用画像をフィルムではなくデータとして管理することで、院内での画像閲覧や過去画像の比較が容易になり、診断業務の効率化につながります。

PACSは医用画像そのものを保存・管理・閲覧するシステムであり、RISは放射線検査に関する予約や検査情報、レポートなどを管理するシステムです。

RISが検査情報を扱うのに対し、PACSは画像データを扱う点に違いがあります。

電子カルテは、患者の診療記録を管理するシステムで、診察内容や処方、検査結果などの医療情報を記録します。一方、PACSは、CTやMRIなどの医用画像を保存・管理するシステムです。

多くの医療機関では、電子カルテとPACSを連携させて利用しています。

DICOM（Digital Imaging and Communications in Medicine）とは、医用画像の保存形式や通信方法を定めた国際標準規格です。

CTやMRIなどの検査装置で撮影された医用画像は通常DICOM形式で保存され、PACSなどのシステムで管理・閲覧されます。

PACSは、CTやMRI、レントゲンなどの医用画像をデジタルで保存・管理・閲覧するための医用画像管理システムです。フィルムレス化による保管負担の軽減に加え、画像管理の効率化や過去画像との比較による診断業務の効率化にもつながります。

また、PACSはRISや電子カルテなどの他システムと連携して活用されることも多く、医療機関の診療体制や運用において重要な役割を担っています。

導入を検討する際は、オンプレミス型・クラウド型それぞれの特徴やメリット、注意点を踏まえ、自院の運用や目的に合ったものを選ぶことが大切です。

弊社のクラウド型PACS「LOOKREC」は、専用機器が不要で、導入費・更新費0円から利用できるため、新規開業時やリプレイス時にも導入しやすいサービスです。

クラウド型PACSの導入を検討されている医療機関の方は、ぜひ以下の無料資料より詳細をご確認ください。

​​​​​​
